製品情報

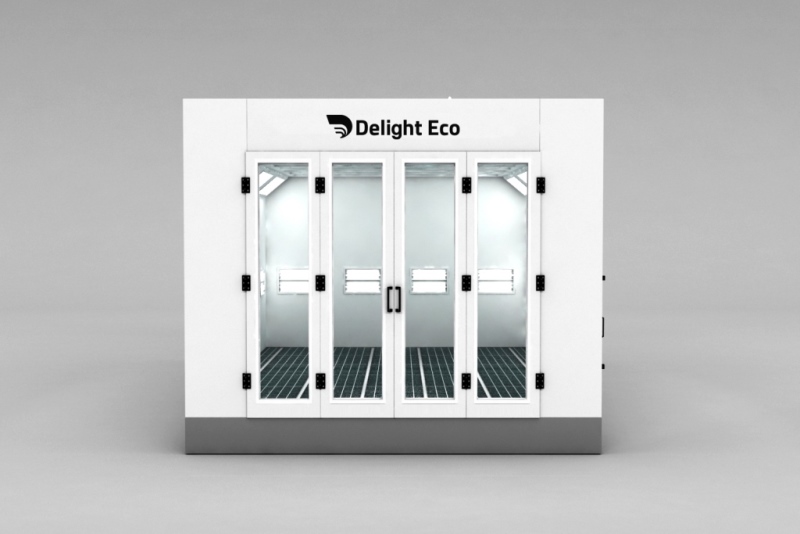

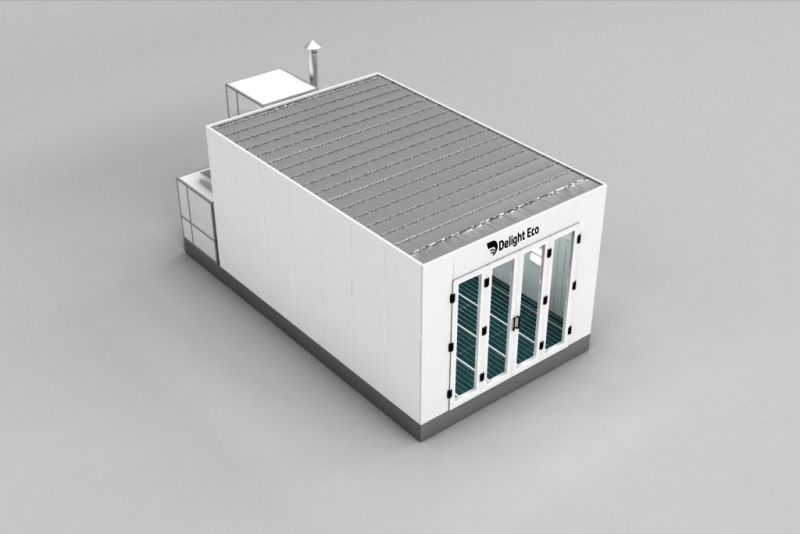

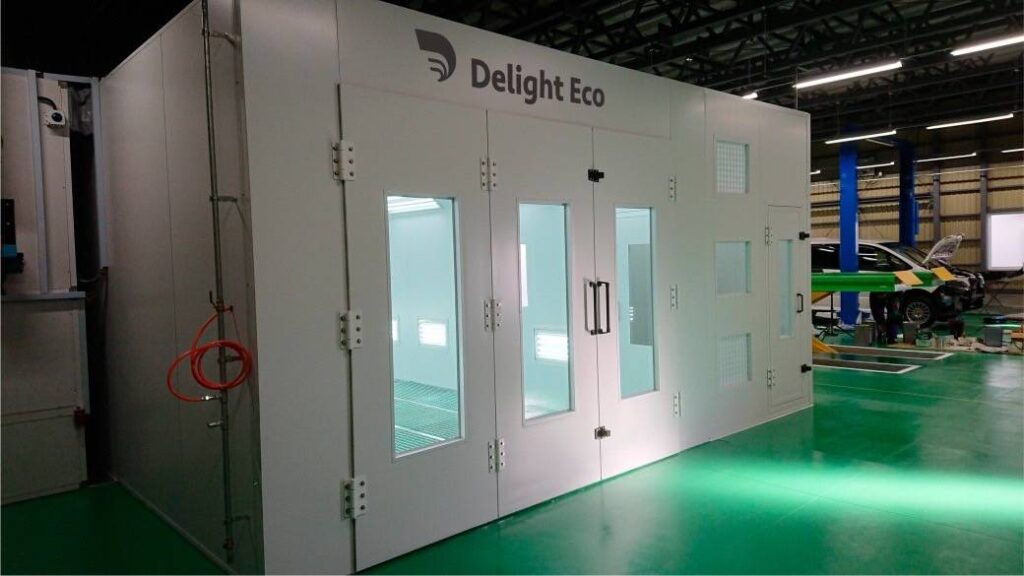

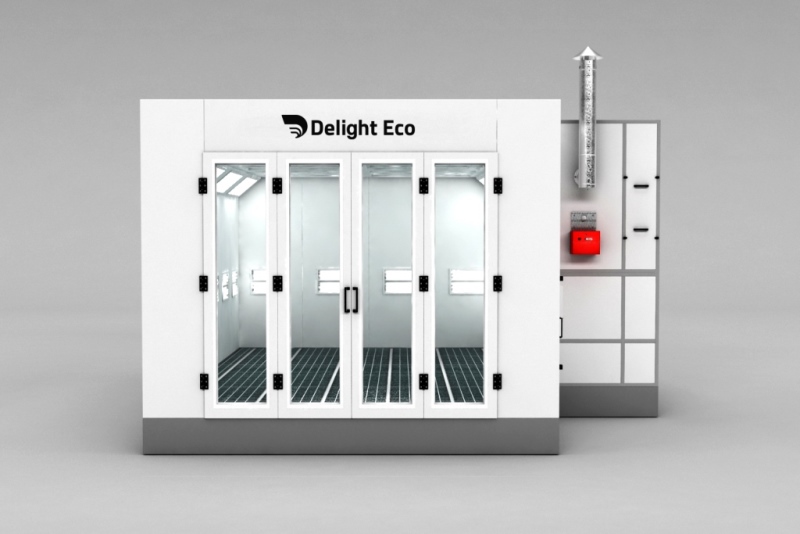

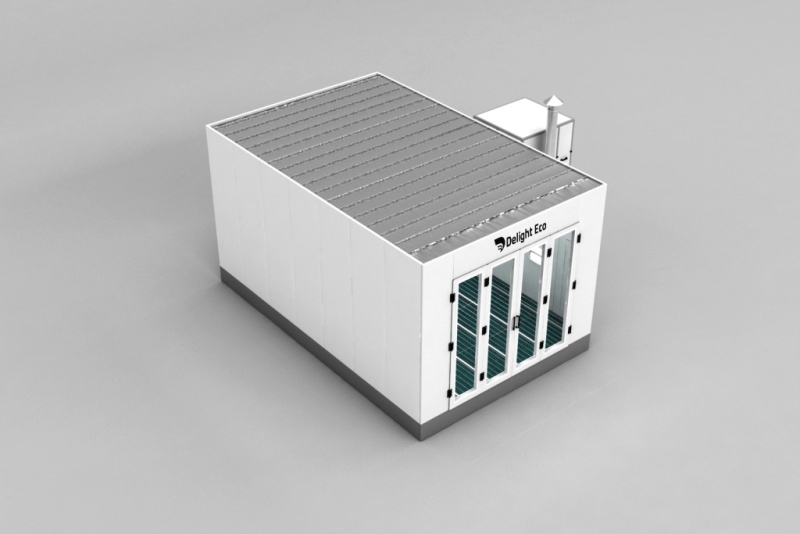

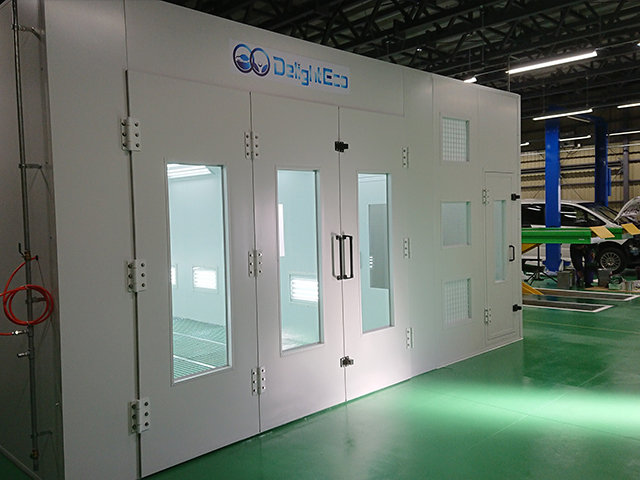

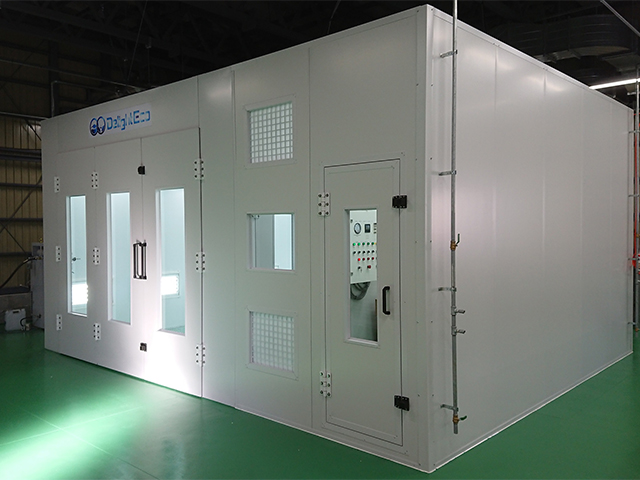

ディライトエコ 塗装ブース
仕 様
- 内寸
- 6900 x 3900 x 2650 (L x W x H)
- 外寸
- 7000 x 4000 x 3150 (L x W x H)
- 正面トビラ 幅
- 3000
- 正面トビラ 高さ
- 2600
- サービスドア寸法
- 650 x 1800 (W x H)
- 給気エアー（㎥/ｈ）
- 25000
- 排気エアー（㎥/ｈ）
- 25000
- エアー流量
- ≧0.22
- エアー交換頻度（回/ｈ）
- 294
- 最大作業温度
- 80℃
- 最大熱量（kcal/h)
- オリンピア製 OM-2 15万kcal
- 光源（Lux)
- ≧1200
- フィルター効率
- ≧95％
- ノイズ（ｄｂ）
- ＜85
- 総電力（ｋｗ）
- 18
- ベースメント
-
亜鉛鋼板、高さ700mm or 500mm or 300mm グレーチング、グリル5列
※埋め込み式、スロープ式、インナースロープ式
- サイドパネル
- 厚み50ｍｍ、幅1150ｍｍ
- ライト
-
天井ライト：8Unit x 4個 ＝ 32個ｘ36W、安定器
側面ライト：11Unit x 4個 ＝ 44個ｘ18W、安定器（横配列）
背面ライト：3Unit x 4個 ＝ 12個ｘ18W、安定器（横配列）
- 給排気ユニット
- 亜鉛鋼板成型フレーム、内部は亜鉛鋼板、中間部は断熱材入
- 給気
- 1 x 7.5kw（シロッコファン）、25000㎥/ｈ
- 排気
- 1 x 7.5kw（シロッコファン）、25000㎥/ｈ
- フィルター
- プレフィルター、天井フィルター、床フィルター、 排気1次フィルター、排気2次フィルター
- 天井パネル
- 亜鉛鋼板プレート
- 制御系
- 電源スイッチ、緊急停止、累積時間表示、乾燥タイマー、 温度調節機、内圧計、ライトスイッチ、エラー表示、 サーモスタッド、圧力警告システム、排気電動ダンパー
- 電源
- 3相、200V、50/60Hz
